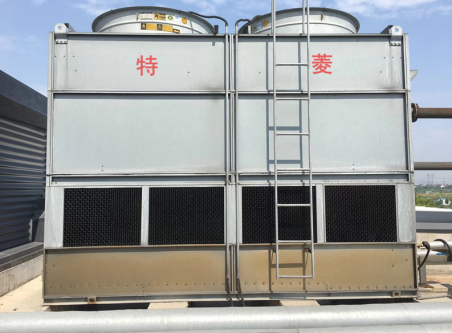

特菱TC方形橫流冷卻塔是特菱通過長期對冷卻塔設備的設計、生產、使用、維護而積累的豐富經驗，結合國內外先進的熱交換技術研發的設備。特菱針對中國的自然環境而設計，能減少冷水機組的能耗，節約能源，保證冷水機組的高效率運行，對冷卻塔的散熱系、導風裝置、收水裝置、布水系統等進行整體優化設計面開發出的產品。

TC系列橫流塔的綜合特點是：外型美觀大方、結構穩定、熱交換效率高、低噪音、耐腐蝕、壽命長、環保節能，維護方便等特點。

1、玻璃鋼方形橫流式冷卻塔技術說明

A、塔體金屬構件：  構成塔體的金屬為熱浸鍍鋅件，  符合相關材料的國家標準，剛性佳、重量輕、互換性強，在惡劣的環境下長時間運行正常。所有金屬件均經理論力學、材料力學設計，結構新穎，牢固可靠，組裝易行，互換性強，具有持久的使用壽命。

B、塔體表面構件：  采用強化復合材料玻璃鋼（F.R.P）構成，表面光澤度達到95-100光澤單位，。色種采用進口“大日本油墨DIC”制成（材料 POLYTON J—8017），色種內含U.V.S.光穩定劑,吸收紫外線、色調均勻耐老化、不易褪色，歷久尤有光澤。面膠內添加美國進口輕粉（DEGUSSA / AEROSIL 200 / 321293）面膠厚度0.3-0.5 mm。玻璃鋼產品厚度3～5 mm ，產品彎曲強度經國家質量監督站檢測大于250 MPa,，凸突型加強筋板結構，模塊式設計，裝配靈活，持久不變形，獨特的美觀外形設計，與現代建筑的整體造型相吻合。

C、驅動風機：為低轉速空間扭曲雙層鋁合金機翼型冷卻塔專用風機。選用優質的鋁合金板材機壓成形，全部風機均為可調校角度式，能滿足客戶對風量等工藝方面的不同要求。風機出廠前均經嚴格的平衡及定位，確保其性能的可靠。風機表面經二級高附著力噴涂防腐處理，符合GB/T9286-88標準，風機執行ZBJ72042-90平衡精度校核，具有風量大、能耗低、噪聲低、出口風速均勻，振動小，風量可調等優點。

D、電機：選用全封閉自冷式低噪音冷卻塔專用電機。配有進口優質密封含油軸承，防護等級IP55，絕緣等級B級，380（V）/3ψ/50(HZ)。體積小、重量輕、立式安裝定位簡單、起動性佳、運行可靠，維護方便。特設的濕熱環境下電機軸防水膠圈、接線盒防水膠墊、安裝座特殊排水孔，保證了電機不受浸濕，長期運行無損。

E、電機架：采用國際先進設計理念，在塔體鋼結構框架上一次定位，散件少，安裝方便，剛性好，振動小，穩定性能高，不受玻璃纖維老化影響，傳動件不易損壞。

F、減速器：內配有高精度進口軸承，上下端均裝有保險油封，防水性能佳，避免水氣浸蝕軸承。圓盤形鋼座支托和幅板式帶輪設計，結構緊湊，配以靜平衡校核，運行平穩，噪音低。獨特的倒置式，安裝、維護保養方便。

G、皮帶：選用日本高效強力三角帶，由先進的聚合熱塑彈性材料制成，耐磨、耐油、耐水、耐老化和化學品，不易伸長，撓曲性能佳，平穩性好，傳動功率大，效率高，散熱快，使用壽命長。

H、風筒：獨特的流線型進風口和密合的葉片風筒間隙，可使氣流平穩的進入風筒，避免了渦流的產生，減少了風機能耗，風筒上置有擴散式消音筒，降低了出風口風速，減少了動能損失，節省了能耗，減少濕熱氣流再回流，模塊式設計，拼裝方便。

I、播水盆： 設計有蓋板，消減水流聲外傳，防止外界雜物進入循環水系統和防止布水系統受陽光照射滋生青苔。蓋板開啟自由，方便清洗及觀察布水效果，內設有最高液面控制溢流口，便于調整水位在設計限度范圍內，當水量過大時，通過溢流口溢至塔內填料，在進水口設置PVC網狀分水管，起到降低進水壓力，減少紊流和將熱水均勻分配給每個噴頭的作用。為防止雜物，配有玻璃鋼播水盆蓋。播水盤上設置有防滑型檢修走道，行走方便，便于及時清洗播水盆及檢查播水效果。

J、溢流口： 為防止水滿溢出塔外，布水盤設置有溢流口，能調整水位高度在標準限度內，使淋水密度在設計的范圍內。

K、補水： 補水球閥設置在傾斜式底盆上，方便補水的觀察和調校，傾斜的底盆設計，有利于清洗，排污。

L、檢修：附設有安全檢修門，內設檢修通道和內外檢修扶梯，便于維護。

2、玻璃鋼方形橫流式冷卻塔技術優勢說明

A 冷卻塔鋼結構鍍鋅技術介紹

壽命長

在郊區環境下，610克/平方米之標準熱浸鍍鋅厚度，可保持50年以上而不必修補，而在市區或近岸區域，標準的熱浸鍍鋅層可保持20-25年而不必修補。

可靠性

鍍鋅層與鋼基層間是冶金結合，成為鋼表面之一部分，因此鍍層之持久性較為可靠及容易估計。

長期使用而不必維修比較起其他涂層，熱浸鍍鋅無需經常維修，因此可以節省開支。在不容易操作之部位，或不赴偏遠地區進行維修以及由于維修導致暫停生產所需要支出的費用會很大。

全面性保護

制件之每一部分都能預期鍍上鋅，所以即使在凹陷處，尖角及隱秘處都能受保護。在制件組合后才加上涂層就沒有這個優點。

機械性能

鍍鋅對于一般結構鋼材之機械性能不會產生任何影響。

B 熱交換散熱填料介紹

由抗紫外線，抗化學腐蝕的進口優質原生料P.V.C片材經真空吸塑而成，其性能指標符合NDG88-89《塑料淋水填料技術規定》。填料是冷卻塔最重要的部分，它的效率高低，取決于冷卻水與空氣在填料中充分接觸的程度。本公司的填料耐溫50℃~68℃，耐老化、性能優良、壽命長。其優點如下：

(1) 熱交換性能好，冷卻效率高

填料為薄膜式，突起的細波紋使水接觸面更大。填料分層放置，層與層之間均有一次熱水的再分布過程。

(2) 親水性好、通風阻力小

表面呈現粗糙、較光滑平面的填料親水性好，吸水率小于0.015%，使更多的水流形成薄膜，而不濺落，使水和空氣更充分地接觸同時使水與空氣在流動時表面擾動大。填料組裝后入風面是呈蜂窩狀的導流器，有良好的均布風效果，提高并穩定了水氣的熱交換強度。入風端傾斜30°角，有效地降低了漂水損失。在填料末端設置有按撞擊分離法設計的收水器，使漂水損失有效控制在十萬分之五以內。

本系列冷卻塔塔芯由于采用了梯形波填料，散熱面積增長系數大，水流在板面上分布性能好，水和空氣流經板面時擾動大等優點。填料不易變形，耐高溫，抗老化，且阻燃性能好，風阻系數小。安裝方便，易清洗，運輸方便。

由于填料的散熱在逆流塔中占整個溫降的85%以上。冷卻塔的散熱過程主要在散熱填料面板上進行，填料表面上的水膜緩慢流下，最里層水膜為濕度100%的高焓值濕空氣，水分子從高焓值區域跑向低焓值的進塔新風中，使出塔空氣焓值增大。而隨著水分子濃度降低，循環熱水中的水分子不斷蒸發從液態變?yōu)闅鈶B(tài)，從而帶走蒸氣潛熱。依上述原理，填料的優劣是制冷效果的關鍵。特菱牌冷卻塔填料滿足國際上屬于第四代填料的要求：擾度大/立體三維變形/定位準確；靜壓損失小，氣流阻力??；水流時間長（3000~3500mm）；接觸面積大，面積增長系數大；水、氣分不均勻（進氣口有蜂窩狀的風分布裝置，使塔不會因片距不均勻而產生風分布不均勻現象，均布的風負荷使塔的散熱填料面積得到有效的使用；不變形；不破碎；系水性好；強度高；低噪聲低漂水；長壽命；不滋生青苔，因蜂窩狀進風口的三維特性，使陽光大部分不能射入塔體填料表面，因此填料表面難以長青苔；）

(3) 安裝方便，易清洗，運輸方便

該散熱填料采用不粘接懸掛式，安裝簡便，便于清洗，且成功解決了粘接填料因吸塵積垢、自重而產生變形，且變形后積垢更加嚴重、難于清洗的問題。填料阻燃性能好，經檢測：阻燃氧指數指標大于32。達到國家B1級難燃標準。

D 變徑分級噴嘴介紹

眾所周知，近幾年我國方形冷卻塔發展很快，但播水的均勻性到現在仍然是各廠家努力完善的課題。噴嘴是影響播水的一個重要零件,因此許多廠家推出了各式各樣的噴嘴。我公司在長期的工作實踐中，吸取眾家之長，對方形冷卻塔的播水系統，特別是噴嘴的結構進行了詳細的探索，就噴嘴的材質、工作壓力、結構等技術問題積累了豐富的經驗。依據國際冷卻塔行業最新設計理論和計算方法，開發了具有下列特點的變徑分級花瓣式（S.H-C.D.F）噴嘴：

(1)  耐酸、耐堿、耐高溫。為適應冷卻塔不同溫況及各類水質之要求，變徑分級花瓣式噴嘴采用北京燕山石化總廠生產的優質聚丙稀顆粒料注塑而成。噴嘴成型后塑性好、耐酸、耐堿。在高溫（90℃）工況下長期工作不變形、不老化，使用壽命長。經實驗測得:由該種材料注塑而成的噴嘴長期穩定工作時的耐酸度為PH 2.8，耐堿度為PH 11.2

(2)  變徑分級花瓣式結構，能使水流流經噴嘴時多次播水，增加播水均勻性；特別是下部六葉花瓣結構在低水壓（0.025mH2O）情況下形成噴泉式播水，播水重疊少，增加水粒和空氣的接觸時間和面積，提高冷效。

(3)  噴嘴在結構設計方面充分利用了流體控制原理，內孔采用拋物線型結構，能使水流經過線型表面時阻力降至最低，同時不易堵塞內孔，減少保養工作量。

E大容量?jī)?chǔ)水箱介紹：

本系列方形冷卻塔正常運轉儲水量特大，留有足夠余量以供停機儲水，開機時抽水，并有兩套補水系統以保證特殊情況下的正常運轉，成功的解決了關機溢水之患和開機抽空之慮。

F 防滴水噪聲介紹：

本系列方形冷卻塔采用低轉速驅動冷卻塔專用風機，風量大靜壓低，風速均勻，渦流少，噪聲低，效率高。在填料的安裝處理上采用填料入水中的設計方案完全消除了冷卻塔的滴水噪聲，達到了低噪效果。在冷卻塔的整體設計上，由于增大了填料體積，淋水密度減小，防止了流水噪聲的產生。風機在低轉速的前提下可達到較高的風量，風壓值，并且達到降低噪聲的要求。

G冷卻塔防漂水介紹:

冷卻塔漂水嚴重是許多冷卻塔廠家所遇的而一直未被很好解決的難題。我公司工程師及技術人員經過十幾年的冷卻塔生產經驗，對橫流式冷卻塔漂水做了深入研究，找出了漂水原因并采取了許多切實可行的解決辦法。

3、特菱冷卻塔防漂水方法

冷卻塔漂水嚴重是許多冷卻塔廠家所遇的而一直未被很好解決的難題。我公司工程師及技術人員經過十幾年的冷卻塔生產經驗，對橫流式冷卻塔漂水做了深入研究，找出了漂水原因并采取了許多切實可行的解決辦法。

主要漂水原因有以下三點：

冷卻塔由風機抽力將較小水滴從風筒口抽出冷卻塔外。

飽和狀態的濕熱空氣在離開冷卻塔以后遇到外界濕冷空氣達到過飽和狀態，凝結成小水珠，形成飄水。水從填料入風口漂出；針對以上原因，防止冷卻塔漂水可從以下幾方面去控制：

特菱方形逆流系列冷卻塔采用大寬葉風機，在風量一定的情況下，增大迎空氣的迎風面可降低風機轉速，從而降低水滴速度，減小風筒漂水。填料組裝后入風面是呈蜂窩狀的導流器，有良好的均布風效果，提高并穩定了水氣的熱交換強度。入風端傾斜30°角，氣流可由此導入，水滴卻無法濺出，有效地降低了漂水損失。

4、冷卻塔檢驗標準

在設計工況下，確保循環冷卻水量，確保降溫效果，運行噪音，確保產品質量合格。

一、出貨前整塔試裝。

二、框架部分檢驗。

所有熱浸鍍鋅鋼件在試安裝前均要仔細檢驗是否有翹曲變形現象，如有則需進行校正方可交付客戶使用，以確保冷卻塔的運行穩定性；檢驗各孔的大小和位置是否正確,以保證冷卻塔的順利安裝和使用。

 三、玻璃鋼件檢驗

我公司生產的玻璃鋼件均按嚴格的工藝要求加工而成，玻璃鋼件在交付使用前均要嚴格檢驗是否有變色、龜裂及氣泡現象，如有上述現象發生，則需重新加工直至產品合格方可予以出廠，以防冷卻塔漏水或影響塔的外觀。

 四、冷卻塔驗收項目

外觀檢驗：

檢驗冷卻塔整體是否平直，玻璃鋼件外觀質量，淋水填料安裝質量。

噪音檢驗：檢驗冷卻塔動力系統的運轉噪聲。在距離出風口2m處，傾斜45度方向。檢驗標準點噪音。檢驗冷卻塔整體運行噪聲對周圍環境的影響。

風量測定：冷卻塔進行完以上檢驗后還必須進行風量的測試，也即測量冷卻塔進風口的風速(進塔空氣量=風速×進風面積)。用風速儀對冷卻塔的不同位置和高度測量風速，必須使進塔空氣量達到冷卻塔的設計風量，以保證冷卻塔的冷量要求。如風量不夠或太大，可通過調整風機葉片的角度達到要求。
